Medidas del galpón
Las medidas de un galpón se expresan con tres números: luz, largo y altura de alero. Estos son los términos que las definen.
Luz
La luz es el ancho libre entre las columnas de un pórtico, sin apoyos intermedios. Es la medida que más influye en el tamaño de las cerchas; con cerchas reticuladas se cubren 20 a 25 m. Ver medidas de galpones.
Largo
El largo es la dimensión del galpón en el sentido de la cumbrera. Se arma sumando módulos entre pórticos, por eso se puede ampliar después.
Altura de alero
La altura de alero es la distancia desde el piso hasta el borde inferior del techo, sobre los laterales. Limita la altura de los portones y lo que se puede estibar contra las paredes.
Pendiente
La pendiente es la inclinación del techo, expresada en porcentaje o en grados. Define cómo escurre el agua y cuánto sube la cumbrera sobre el alero.
Estructura
La estructura es el esqueleto de acero que sostiene la cubierta y el cerramiento. Sus piezas principales son estas.
Columna
La columna es el elemento vertical que baja las cargas del techo hasta las bases. En galpones suele ser un perfil o un reticulado de acero galvanizado.

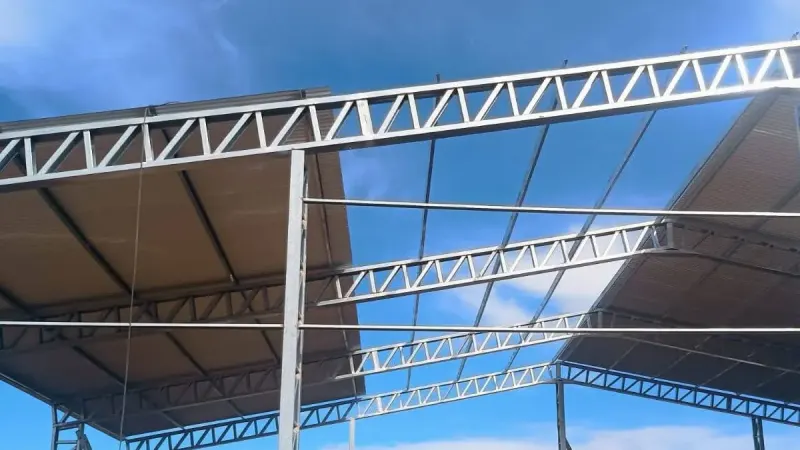

Cercha
La cercha es una viga triangulada, hecha con barras que forman triángulos, que cubre la luz del galpón con poco peso. Es la pieza que permite techar grandes anchos sin columnas intermedias. Ver cerchas metálicas.
Pórtico
El pórtico es el conjunto de dos columnas y la cercha que las une. Un galpón es una fila de pórticos iguales separados a una distancia fija.
Correa
La correa es el perfil que corre a lo largo del galpón, de pórtico a pórtico, y sobre el que se atornilla la chapa. Hay correas de techo y de lateral.
Arriostramiento
El arriostramiento es el conjunto de barras en cruz que traba los pórticos entre sí y le da rigidez al galpón frente al viento longitudinal. Es parte del cálculo explicado en la guía de viento y cálculo estructural.
Techo y cerramiento
El techo y los laterales se cierran con chapa o con panel. Estos términos aparecen en la parte de cubierta del presupuesto.
Cumbrera
La cumbrera es la línea más alta del techo, donde se encuentran los dos faldones en un galpón a dos aguas. Se cubre con una pieza de chapa plegada.
Canalón
El canalón es la canaleta que recoge el agua del techo en el alero y la lleva a las bajadas. Un canalón tapado desborda y moja los laterales.
Cenefa
La cenefa es la pieza de chapa que remata el borde del techo en las cabeceras. Protege el borde de la chapa del viento, que empieza a levantar el techo por ahí.
Chapa traslúcida
La chapa traslúcida es una chapa plástica con el mismo perfil que la metálica, que deja pasar la luz natural. Se coloca en franjas y es la parte del techo más sensible al granizo.
Panel sándwich
El panel sándwich es un cerramiento de dos chapas con un núcleo aislante entre ellas. Aísla del calor y del ruido mejor que la chapa simple. Ver la guía de chapa o panel sándwich y las cubiertas industriales.
Lanternín
El lanternín es una abertura a lo largo de la cumbrera, cubierta por un sobretecho, por donde sale el aire caliente. Es la base de la ventilación natural. Ver cómo ventilar un galpón.
Portón corredizo
El portón corredizo es una hoja que se desplaza colgada de una guía superior, sin ocupar lugar al abrir. Es el más usado en galpones de maquinaria. Ver cerramientos y portones.
Materiales y obra
Estos términos describen el material de la estructura y la obra que se hace en el terreno antes del montaje.
Galvanizado
El galvanizado es una capa de zinc que protege el acero de la corrosión sin necesidad de pintura. Su duración depende del espesor de zinc y del ambiente. Ver mantenimiento de galpones galvanizados.
Platea
La platea es una losa de hormigón que forma el piso del galpón y apoya las columnas. La hace el cliente antes del montaje. Ver platea y cimientos.
Base o dado
La base es un bloque de hormigón bajo cada columna, que reemplaza a la platea cuando el piso queda de tierra o balasto.
Tipos de galpón
Estos nombres identifican formas de galpón según su techo, su cerramiento y su uso.
Tinglado
Un tinglado es un techo sobre columnas, sin paredes o con uno o dos laterales. Ver tinglados.
Galpón parabólico
Un galpón parabólico tiene la cubierta curva, que trabaja como parte de la estructura. Ver galpón parabólico.
Nave industrial
Una nave industrial es un galpón de uso industrial o logístico, con luces y alturas mayores. Ver naves industriales.
Galpón prefabricado
Un galpón prefabricado es el que tiene la estructura fabricada a medida fuera de la obra y montada en el terreno. Ver galpones metálicos prefabricados. Si solo se necesita el esqueleto, ver estructuras metálicas galvanizadas.
Preguntas frecuentes
¿Qué diferencia hay entre cercha y correa?
La cercha cruza el galpón de lado a lado y sostiene el techo sobre las columnas. La correa corre a lo largo, apoyada sobre las cerchas, y recibe la chapa. Una trabaja en la luz y la otra en la separación entre pórticos.
¿Qué significa "luz libre" en un presupuesto?
Es el ancho sin columnas intermedias. Cuando un presupuesto dice "galpón de 15 m de luz", adentro hay 15 m de ancho libre para maniobrar entre columna y columna.
¿Es lo mismo alero que cumbrera?
No. El alero es el borde bajo del techo, sobre los laterales; la cumbrera es la línea más alta, en el centro. La altura de alero limita los portones; la cumbrera suma altura en el medio.
